Påbegynt tilbakefylling av terreng

Her et bilde fra starten av tilbakefylling av stein mot muren. Nå er konstruksjonsblokkene utstøpt og forankret i både bunn og topp. Bør tåle en trøkk nå, forhåpentlighvis...

Har lenge vært i tvil om løsning her, men kom tilslutt til at knasteplasten skal mot veggen og isolasjonen utenpå. Har lagt 250mm isopor ettersom muren er 250mm uisolert k-blokk.

Ser litt rufsete ut på bildet. Skal rette det opp etterhvert...

Dekket er endelig ferdig støpt

Siste delen av dekket, over leiligheten, er støpt. Her kommer hovedsakelig garasje samt vaskerom/våtrom og boder, men i hele dekket er det lagt vannrør for varme. Under her er leiligheten.

På bildet er støpen dekket til med presenning pga herdinga vinterstid.





Det lille som vises av rørleggerens arbeid...



Huller over vinduer og dør i leilighet er dekket til for å få opp temperaturen under dekket.

Første delen av dekket er ferdig

Slik ble dekket seende ut, klart for flislegging. Godt fornøyd :-)

Trappehullet.

Her er varmekanona som gikk i vel tre døgn. 25 kW, -4 grader ute og 20 grader inne.

Her fra forskalingssystemet med støttene

Ny milepæl (...påbegynt..)

Støping av dekke (etasjeskillet mellom etasjene) er en stor milepæl. Vi støper i to omganger, dekket over egen del først, for så å ta dekket over leiligheten etterpå. Dekketykkelsen er på hhv 150 og 180 mm ettersom det over leilighete skal være garasje. Både murer og jernbinder er gamle fagfolk, og lurte på om jeg skulle bygge bunkers.

Bildet her er fra kjøkken med "trappe-hullet" til høyre.



Her er gutta i gang med betongen. Det begynte selvfølgelig å snø... (1/12-08)

Det gikk med 14 kubikkmeter med B30-betong. Konstruksjonsblokkene ble også fylt og armert ferdig, så nå begynner jobben med puss, platon, isolajon og tilbakefylling.

Slik så det ut når ståldrageren kom på plass. Her bortover leiligheten, med innhukket til inngangsdøra som understøttelse.

Støping av dekke

Her er et bilde tatt fra kjøkkenet, sånn omtrent... Skipsleia med "Kalven" rett frem, og med Sandøya til venstre og Bjørkøya til høyre



Her har vi lagt ut noen planker som markerer åpningen i dekket for trappa.

Her skal de store stålbjelkene ligge, hele veien i husets lengde. Dekket skal støpes ut til disse, og det blir trebjelkelag videre ut til underetasjens veggliv (toppen av U-blokka på bildet.)

...og her ligger de og venter på kranbilen; to stk HEB220.

På bildet vises konstruksjonsblokkene som her er utstøpt og armert med 2X12mm. kam. De oppstikkende endene skal bøyes inn i dekket og binde vegg og dekke sammen.

Her vises toppen av lydveggen hvor HEB220-bjelken skal lande. Et kritisk punkt hvor veldig mye last overføres til lydveggen.

Og her veggen mellom soverommene nede. Konstrukjonsblokk er benyttet i deler av veggen for nødvendig styrke for lasten fra HEB220-bjelken som lander her.

To karer har tatt plass omtrent der hvor peisen kommer i stua.... Selve stua kommer som plate på mark utenfor muren når fyllinga har vokst litt mer. Gulvet i stua skal senkes 36cm ift. resten.

Oppunder dekkeforskalinga.



Her vises "adkomsthullet" i ytterveggen som senere vil være undere bakkenivå. Veggen tettes når dekket er støpt og alt forskalingsmateriellet er båret ut igjen.

Såkalla Dokabjelker....

Mer murerbilder fra underetasjen....

Her veggen mot øst med to pilastere. Her skal terrenget fylles opp og neste etasje vil strekke seg ca. 4 meter utover som en plate på mark løsning. Det blir kanskje en utfordring å få knasteplaten til å passe rundt pilasterene, men den er vel strengt tatt ikke viktig her ettersom det blir støpt gulv og bolig over...

Her kommer hall og trapp, med teknisk rom under trappa.




Sett mot øst, over døra til leiligheten.

Skilleveggen mellom barnas bad og boden i u-etg.

Fra leilighetens store soverom, mot ytterdør

Starten på lydveggen.



Starten på søylen mellom dørene inn til barnas soverom er såvidt påbegynt:

Leilighetens lille soverom:

Mer lydvegg:

Stort stuevindu i leiligheten:

"Adkomsthullet" i grunnmuren. Skal snart tettes.....:

Grunnmuren reiser seg

Grunnmuren mot nord og øst er oppe, mot sør er det fortsatt åpent for å gi adkomst til "plata". Innvendige Leca-vegger er også såvidt påbegynt.

Mangler endel stein, men har såvidt påbegynt å fylle opp på østsiden av underetasjen for å komme opp i nivå for neste etasje. Stua kommer omtrent rett over der graveren står.

mer muring og mer armering.....

Kortveggen mot øst med fundament for pilastere.


20 mm. kamstål er festet ned i sålen med noe epoxy-lurium fra Rescon

Bilde fra "blandestasjonen"...

Her kommer fundamentet for pilastere.

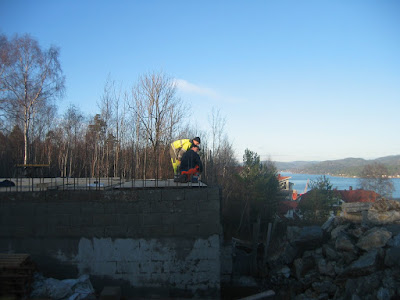

Muringa er igang, endelig..

Moro å endelig kunne legge ut etpar bilder fra muringa.

Leca konstruksjonsblokker mot terreng.

Her har vi målt opp diagonaler og markert hjørner. Konstruksjonsblokker skal brukes i mur mot terreng for tilstrkkelig styrke. Ettersom det ikke skal støpes ytterligere gulv innvendig må blokkene forankres mot sålen for å motstå marktrykket i bunnen av muren. Det gjøres ved å bore ned i sålen 8-10 cm. for deretter å plassere et 20 mm. kamstål i hullet. Når så utsparringene i blokkene utmures vil kamstålet sikre mot at muren senere blir trykt inn når tilbakefyllingen legges på plass. Hver utsparring har ytterligere 2 stk. 12 mm. kamstål hver i full høyde, og hvert skift er horisontalarmert med to stk 8 mm. kamstål. Bør bli solid nok til å takle 3 meter tilbakefylling...

Første Leca-transporten

Her ankommer første runde med Leca-paller, litt lett blanding av lydblokker, u-blokker, isoblokker, standardblokker og konstruksjonsblokker. Konstruksjonsblokkene skal brukes i bakveggene som skal tilfylles for å få nok styrke. Iso-blokker brukes i yttervegger.
Leca'n er kjøpt gjennom Byggmakker Havna, men levert direkte fra Leca-lageret på Knardalstrand i Porsgrunn.
